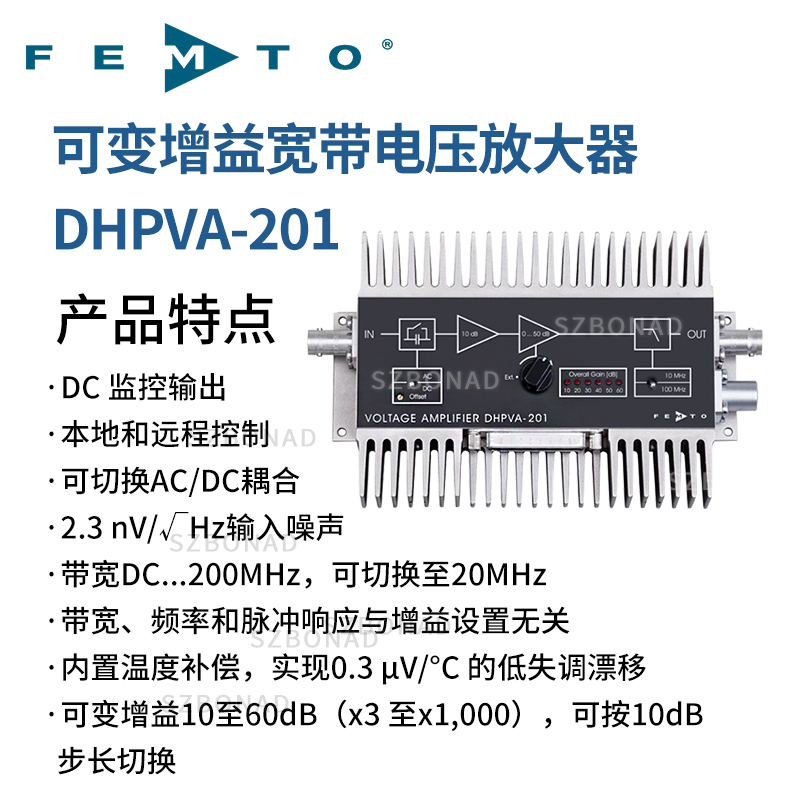

100/200 MHz寬帶電壓放大器 DHPVA
簡要介紹
DHPVA是可調電壓放大器，用于測量MHz范圍內帶寬的低電壓。
特色
? 可調增益 10 至 60 dB（×3 至 ×1,000）
? 帶寬直流可達100/200 MHz，無論增益如何
? 直流漂移 0.3 μV/°C
? 輸入噪聲 2.3 nV/√Hz
? 可切換的10/20 MHz低通濾波器，以最小化寬帶噪聲
? 設置可以手動完成，也可以通過數字接口完成
技術參數：
| Model | DHPVA-101 | DHPVA-201 |
| 下截止頻率 | 直流/10 Hz，可切換 | 直流/10 Hz，可切換 |
| 上截止頻率 | 10/100 MHz，可切換 | 20/200 MHz，可切換 |
| 波紋 [dB] | ±0.15 | ±0.15 |
| 增益 [dB] | 10/20/30/40/50/60，可切換 | 10/20/30/40/50/60，可切換 |
| 輸入電壓噪聲 | 2.3 nV/√Hz | 2.3 nV/√Hz |
| 輸入電壓漂移 | 0.3 μV/°C | 0.3 μV/°C |
| 輸入/輸出 | 50 Ω，BNC | 50 Ω，BNC |
| 反射因子 S11 | ?31 dB @ 100 MHz | ?22 dB @ 200 MHz |
| 反射因子 S22 | ?35 dB @ 100 MHz | ?30 dB @ 200 MHz |
| 輸出電壓（功率） | ±1 V（+10 dBm） | ±1 V（+10 dBm） |
| 監視器輸出 | 直流電 – 100 kHz | 直流電 – 100 kHz |
| 控制接口 | 光耦合器保護數字輸入，兼容TTL/CMOS | 光耦合器保護數字輸入，兼容TTL/CMOS |
從直流到200 MHz的參考類別
FEMTO DHPVA全頻放大器系列具備卓越的品質組合：可調增益最高達1000倍，100/200 MHz帶寬可任意增益設置，平坦的頻率響應，極低噪聲，以及精密放大器的低偏移漂移。這種組合是所有需要近乎理想性能放大器的應用的完美解決方案。示波器和AD轉換器的靈敏度因此大幅提升，而信號形狀不變。
增益無關帶寬
通常，隨著增益設置的增加，放大器的帶寬會減少。例如，脈沖和快速信號的上升時間會隨增益設置變化。這使得精確且時間上高分辨率的測量變得復雜甚至不可能。我們通過創新的寬帶放大器解決了這個問題：帶寬和升降時間在所有增益設置下幾乎保持恒定，容差在不到10%的范圍內。
動態輸入電壓范圍：10 μV至300 mV
FEMTO選擇的多級增益概念避免了可編程衰減器或乘增級的缺點，后者動態范圍受主增益級噪聲和漂移行為限制。因此，DHPVA系列同樣適用于振幅從約100 μV到300 mV（動態70 dB）的輸入信號。得益于卓越的直流穩定性，通過信號平均可以進一步提升動力學，從而實現10 μV至300 mV（90 dB動態）的現實范圍。
應用
? 示波器和瞬態錄音前置放大器
? 光電倍增管放大器
? 光學接收器和電流放大器的放大器
? 時間高分辨率脈沖和瞬變測量
? 自動測量系統
