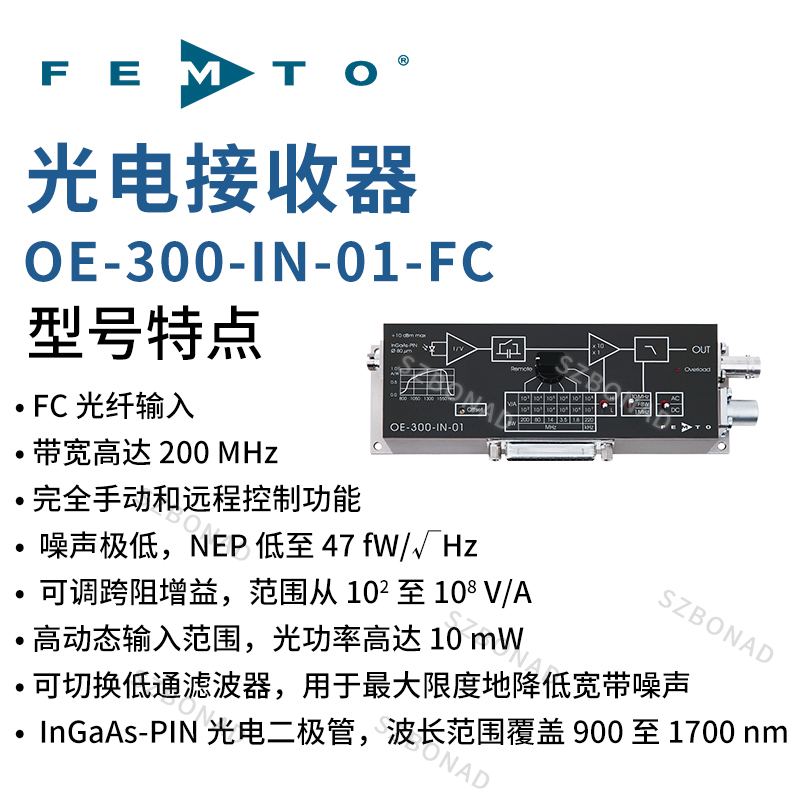

200 MHz 可變增益光電接收器 OE-300系列
硅和InGaAs光接收器/光電探測器/200 MHz可變增益光電接收器 OE-300系列
簡要介紹
OE-300系列光電接收機由Si-PIN或InGaAs PIN光電二極管和可切換的低噪聲跨阻放大器組成，將微小的光信號轉換為相應的輸出電壓。它們具有可切換的放大功能，并且針對高帶寬進行了優化。
特性
? 可調的跨阻增益從10^2 V/A到10^8 V/A
? 帶寬最高可達200 MHz
? 光譜的InGaAs和Si模型范圍為320至1700納米
? 高輸入動態，線性可達10毫瓦的光輸入功率
? 直徑可達3毫米的大型探測器區域
? 噪聲非常低，NEP最高可達47 fW/√Hz
? 可切換的低通濾波器以最小化寬帶噪聲
? 光纖與自由束輸入
? 1.035“-40 自由噴射輸入螺紋，兼容許多標準光學系統
? 設置可以手動完成，也可以通過數字接口完成
技術參數：
| 模型 | OE-300-IN-01-FC | |||||||||||
| 探測器類型 | InGaAs PIN | |||||||||||
| 探測器尺寸 [毫米] | ? 0.08 | |||||||||||
| 光譜范圍 [nm] | 900 – 1700 | |||||||||||
| 噪聲等效功率（NEP） | 47 fW–180 pW /√Hz | |||||||||||
| 工作 | 低噪聲 | 高速 | ||||||||||
| 增益 [V/A] （超阻抗） | 10^2 | 10^3 | 10^4 | 10^5 | 10^6 | 10^7 | 10^3 | 10^4 | 10^5 | 10^6 | 10^7 | 10^8 |
| 帶寬 （?3 dB）[MHz] | 200(100)^1 | 80(60)^1 | 14 | 3.5 | 1.8 | 0.22 | 175(80)^1 | 80(60)^1 | 14 | 3.5 | 1.8 | 0.22 |
| 準確性 | ±1%（超阻抗） | |||||||||||
| 低通濾波器 | 可切換1 MHz和10 MHz頻段 | |||||||||||
| 輸出 | ±1 V（@ 50 Ω負載），用于線性增益 | |||||||||||
| 供電電壓 | ±15 V，+150 mA / ?100 mA，推薦±200 mA | |||||||||||
| 控制接口 | 5個光隔離數字輸入，兼容TTL/CMOS，模擬輸入用于控制偏移電壓 | |||||||||||
| 尺寸/重量 | 170 x 60 x 45毫米（長 x 寬 x 高），320克 | |||||||||||
適用于MHz范圍的通用光電接收機
OE-300 光電接收機結合了高品質光電二極管和可調增益的下游高端超阻放大器。低輸入噪聲（NEP）使得高靈敏度的測量成為可能，并為MHz頻段寬帶照片接收機樹立了標準，尤其是在中增益和高增益設置下。相對較大的探測器便于光學聚焦，同時在使用PRA-FC/SMA光纖適配器時確保高且穩定的耦合度，硅型號可選配該適配器。
從10.2到10.8 V/A（十年遞增）的逐步可調增益，使得對納瓦到10毫瓦功率范圍的光信號進行精確且可靠的測量。
其他功能包括可切換低通濾波器、可調節偏移校正、可切換交流/直流耦合，以及手動或通過光隔離接口與PC控制OE-300的能力，使其成為同類中最為多功能的攝影接收機。
兼容光學臺架和光纖
Si型號配備了光學自由束輸入，必要時可以輕松擴展至光纖連接。自由噴射連接設計為1.035“-40螺紋法蘭，包括30毫米外徑的耦合環，廣泛兼容多家廠商的光學配件，如鏡頭、管材、防控系統、光學適配器等。
通過擰緊PRA系列可選的光纖適配器，自由噴射螺紋連接可在幾秒內轉換為光纖連接（FC、FSMA）。
對于InGaAs照片接收器，可以選擇采用FC光纖連接器用于高精度光纖測量的型號和帶有自由束連接器的型號。
對于探測面積小于 ? 0.4 毫米的型號，僅有條件地推薦使用光纖適配器，因為耦合損耗和不穩定性可能發生。如果重點是高精度光纖測量，使用固定光纖輸入的光纖模型通常能獲得最佳結果。
所有 OE-300 型號均可方便且穩定地擰入標準柱座，配備 M4 和 8-32 UNC 螺紋，借助可選的后轉接板型號 PRA-PAP。
應用
? 適用于MHz頻段的低噪聲通用光電接收器（O/E轉換器）
? 時間分辨光學脈沖和功率測量
? 激光強度噪聲（RIN）測量
? 示波器、頻譜分析儀、A/D轉換器和射頻鎖定放大器的光學輸入
