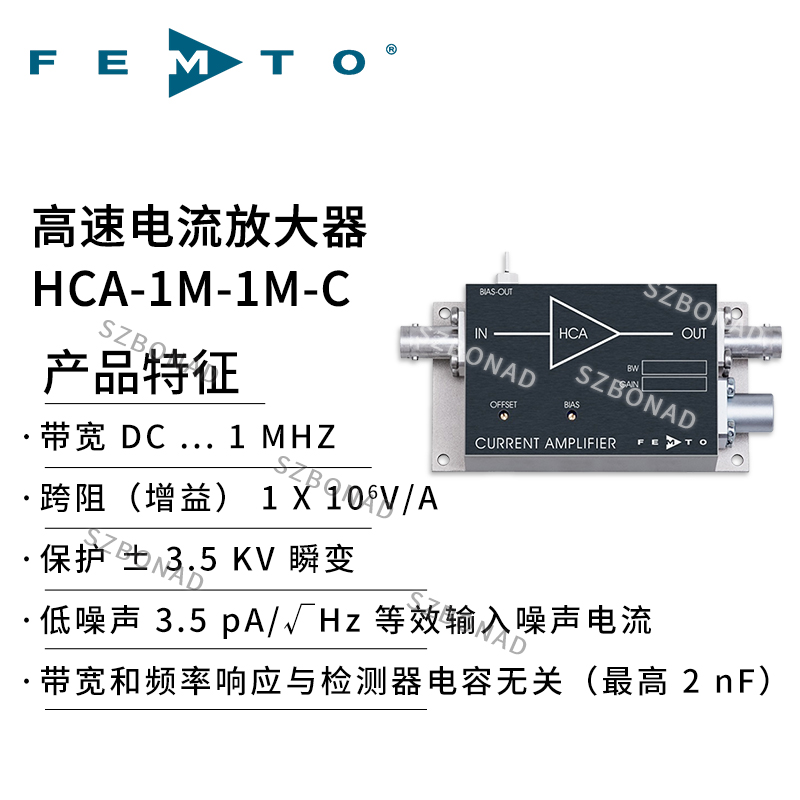

HCA-1M-1M-C高速電流放大器，固定增益1MHz高速電流放大器
?最小輸入噪聲3.5 pA/√Hz
?帶寬達1MHz
?峰值達10^6V/A
?平滑頻率響應
?穩定和可調節偏壓電壓輸出用額外的光電二極管
?EMI隔離
技術參數：
| 規格 | 測試條件 | Vs=+15V, Ta=25°C |
| 增益 | 跨阻抗 | 1*10^6 V/A (>50kΩ負載) |
| 精度 | ±1% | |
| 頻率響應 | 下限截止頻率 | 直流 |
| 上限截止頻率 | 1 MHz(-3dB) | |
| 上升/下降時間 | 350ns(10%-90%) | |
| 輸入 | 增益平坦度 | 土0.3dB |
| 等效輸入噪聲電流 | 3.5 pA/√Hz | |
| 等效輸入噪聲電壓 | 0.8 nV /√Hz | |
| 輸入偏置電流 | 18 μA typ. | |
| 輸入偏置電流漂移 | 0.8 nA/K | |
| 偏移電流補償 | 土6μA | |
| 最大輸入電流 | 土1.5μA | |
| 輸入偏置電壓 | 3 mV | |
| 直流輸入阻抗 | 50Ω(虛擬)//5pF | |
| 輸出 | 輸出電壓 | 士1.5V(@50Ω負載) |
| 輸出阻抗 | 50 Ω | |
| 偏置輸出 | 偏置輸出電壓范圍 | 土12V |
| 偏置輸出阻抗 | 10KΩ //1μF | |
| 溫度范圍 | 存儲溫度 | -40~100°C |
| 工作溫度 | 0~60℃ |
HCA系列相關型號：
HCA-1M-1M、HCA-1M-1M-C、HCA-2M-1M、HCA-2M-1M-C、HCA-4M-500K、HCA-4M-500K-C、HCA-10M-100K、HCA-10M-100K-C、HCA-20M-100K-C、HCA-40M-100K-C、HCA-100M-50K-C、HCA-200M-20K-C、HCA-400M-5K-C
高頻率—只用于專家 ?
高頻率成分的使用者經常面臨包括多余的震蕩、糟糕的地面屏蔽、非線性益增和由于放大器設計落后二引起帶寬減少的問題。FEMTO高頻率放大器已經設計出能排除那些不想要的問題。Femto高頻率放大器對信號源不敏感的參數和輸入接線會在它們的技術參數內認真執行。會出現沒有增益峰值、震蕩或者帶寬大幅度減少會這些情況，甚至源電容會達最大2 nF(對于HCA-1M-1M-C)
帶寬不依賴與源電容
僅有一小部分微微法拉的源電容可以徹底地減少高頻率電流放大器的帶寬。然而，FEMTO 電流放大器不會受這些限制，而且不受容電源的大范圍的影響。不需頻率補償或者需要特定的調節，帶寬和峰值對于指定的每種型號放大器的最大源電容都是恒定的。
“C”-MODELS (C型號)
放大器的型號還有另外一款“C”型號的，它是應用于非常大的達毫微法拉源電容。它們對于測量快速的信號非常有效，可以用一個平面測探器將信號降至毫微法拉。對已超過2 nF電容的探測器，我們可以定制設計。更多詳情請聯系我們。
可調節偏移和偏壓
高靈活度的FEMTO’S HCA 電流放大器通過兩個微調筒可以提供精確的偏移和偏壓。
可調整的輸入補償電流組件甚至可以保存DC-組件的信號大范圍完整動力學信號。偏壓輸出的電壓可以通過多用轉變偏壓微調筒精確調整從-12到+12V
應用：
?大面積光電二極管快速探測
?光譜學
?PMTS光電測探和光電二極管
?電離探測器
?Pyro-和壓電式探測器
輸出電壓±1.5V，@50Ω負荷，通過微調筒調節偏移值。可選AC-耦合。輸出短路收保護?？捎霉馓綔y器偏壓調節輸出偏壓(-12.....+12)。電源通過3-pin Lemo 插座接入，設備會提供吻合的連接頭。PS-15可用于配備電源。對于更詳細的信息請參考數據表或者聯系我們FEMTO
注意：以上所列的最大值電容探測器意味著到達規定的帶寬3dB(±15)是可以保證的。大電容也是有可能的，但是可以輕微影響帶寬和頻率響應。
*對于超快速型號HCA-100M-50K-C、HCA-200M-20K-C和HCA-400M-5K-C 如果源電容達到以上標注的源電容最大值帶寬可以降低至標稱值的25%。尤其是對這些模型的輸入和使用低電容源短電纜是十分重要的。
