緊湊型光斑分析儀產品系列，包含兩片反射型衰減和兩片插槽吸收型的衰減，吸收型衰減可更換，保證了在不同功率下可以衰減到合適的功率值，同時此款產品配備了光束的吸收體，最大的避免了雜散光的干擾。
一、產品特征
結構緊湊，實現X向13mm可移動空間，步進精度高
支持手動/自動實時曝光及增益調節
多種類型激光器均可測量，極限檢測功率提高至50瓦
340nm~1100nm寬光譜響應，可拓展紫外檢測
標準品最大檢測幅面9.8mm
準直、聚焦光斑均可測量，入光方向豎直，其他需求可定制
軟件功能強大，既可拼接檢測大光斑，又可以實現多光斑檢測
二、產品參數
| 型號 | BND-0310U-MZ10 |
| 檢測波段 | 300-1100nm |
| 光斑檢測范圍 | 35μm-10mm |
| 最大接收角 | ±2.5°@中心入射±0.05mm范圍 |
| 最小檢測功率 | 1mW |
| 最大檢測功率 | 50W |
| 檢測時間 | 50w/2 min |
| 齊焦公差 | 0.05mm |
| 離焦測量范圍 | ±5mm，基于齊焦距離95mm計算 |
| 入射方向 | 豎直、可根據需求定制 |
| 內置插槽衰減 | OD0.0~OD4.5 可選2種，可替換 |
| 接口 | USB3.0 |
| 外觸發 | 支持 |
| 外形尺寸 (以實際圖紙為準) | 110*106*100 |
| 使用環境 | 溫度＜15~25℃，相對濕度＜60% |
| 重量 | ＜1Kg |

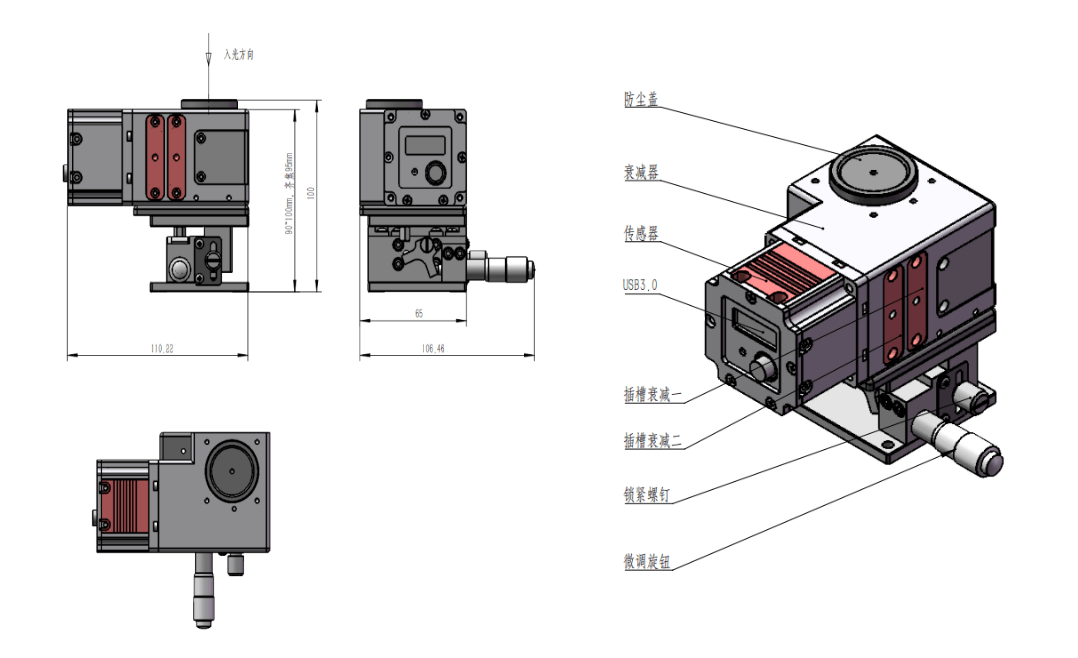

三、尺寸圖
四、軟件
該軟件可實時光束監測 、測量激光光斑尺寸、質心位置、橢圓度、相對功率測量、光束指向穩定性、功率穩定性、2D/3D能量分布、發散角測量等，同步支持多光斑測量，支持測量數據、測量報告導出，滿足日常激光參數測量需求。
