精密脈沖控制
PVX-4000-2kV-EX 是一款風冷式高壓脈沖發生器。PVX-4000-2kV-EX 針對高阻抗容性負載進行了優化，非常適合驅動飛行時間質譜儀和加速器中粒子束靜電調制所需的提取柵極和偏轉板。
系統操作
PVX-4000-2kV-EX 系統需要外部高壓電源。使用外部高壓電源 (HVPS)，輸出電壓可在 0 V 至 ±2000 V 范圍內設置。內部觸發源支持 2% 至 98% 的占空比和 40 Hz 至 30,000 Hz 的重復率。
如果使用內部觸發源，則在更改頻率時，占空比保持不變，并顯示新的脈沖寬度。建議先更改頻率，然后再更改脈沖寬度。
使用外部觸發源時，脈沖寬度可從 500 ns 到 100% 占空比，重復率可從單次觸發到 600 kHz。
計算機接口
對于自動化應用，可控制儀器接口。多達五種系統配置可通過 RS-232 和 USB 計算機連接到計算機，并存儲在內部非易失性存儲器中，方便即時調用常用配置。
控制信號
PVX-4000-2kV-EX 配備位置便利的 BNC 連接器，可進行外部觸發。門控輸入阻抗為 50 Ω。
該系統具有同步輸出，可與其他設備互連。同步輸出脈沖與輸出電壓脈沖的前沿同步。同步輸出阻抗為 50 Ω。
該系統可通過電壓監測器 BNC 接口輕松監控，并使用示波器將終端電阻設置為 1 MΩ。
訂購信息
PVX-4000-2kV-EX 系統
PCA-9400 3 根輸入/輸出電纜
PCA-9410 1 個 BNC 短接連接器

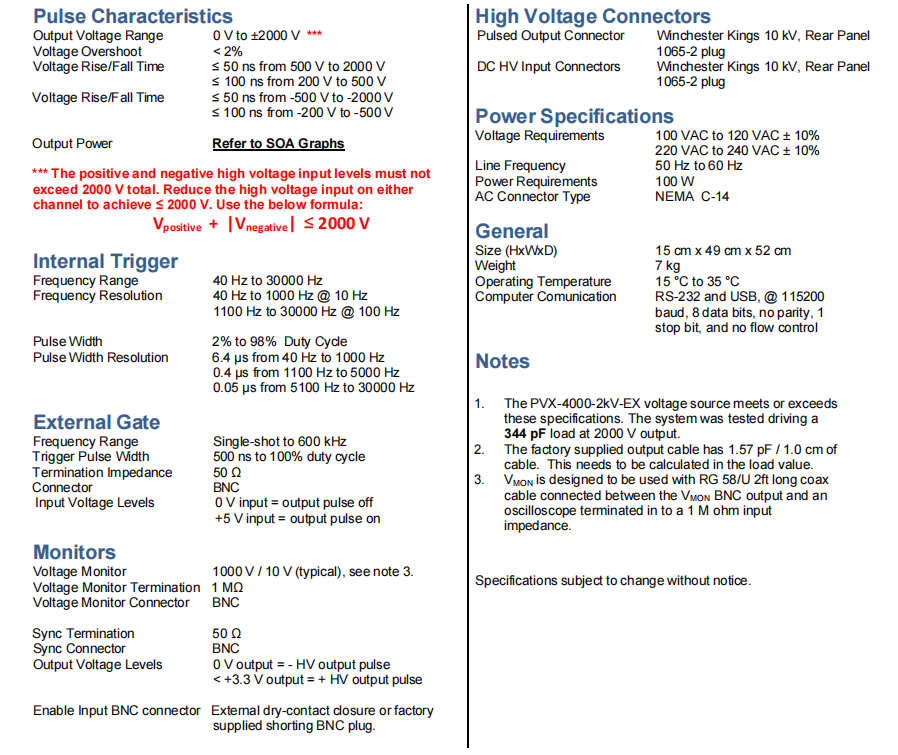

技術規格
想了解更多型號請記得聯系我們哦~
| 型號 | 描述 | 最大電壓V | 脈沖上升 與下降時間 | 脈沖信號觸發 | 正負脈沖 | 工作模式 |
| PVX-2506 | PVX-2506采用了采用DEI系列快功率MOSFET的雙向MOSFET輸出級。 | 50V | 200ns | 外部 | 正（+） | 臺式 |
| PVM-1001 | PVM-1001可在不到10納秒（上升時間）內實現0至-950伏。這種可調脈沖電壓源能夠提供從55ns到10,000ns的脈沖寬度，標準頻率范圍最高可達1 MHz。 | 950V | 9ns | 外部 | 負（-） | 模塊 |
| PVM-4210 | PVM-4210脈沖發生器模塊提供兩個脈沖輸出通道，由統一控制邏輯控制。 | 950V | 25ns | 外部 | 雙相（+/-） | 模塊 |
| PVX-4151 | PVX-4151， 1.5kV 高壓脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。 | 1500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4000-2kV | PVX-4000-2kV 是一款風冷高壓雙極脈沖發生器。優化于驅動高阻抗電容負載，電壓高達±2000伏。 | 2000V | 50ns | 外部，內部 | 雙相（+/-） | 臺式 |
| PVX-4000-2kV-EX | PVX-4000-2kV 是一款風冷高壓脈沖發生器。優化驅動高阻抗電容負載，最高可達±2000伏。 | 2000V | 50ns | 外部，內部 | 雙相（+/-） | 臺式 |
| PVX-4141 | PVX-4141， 3.5kV脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具有同樣快速的脈沖升降時間和低功耗。 | 3500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4140 （停產，替代型號PVX-4141） | 3.5 kV雙極脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度，低功耗，幾乎無過沖、欠沖或振鈴。 | 3500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4130 | PVX-4130， 6kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度和低功耗。 | 6000V | 60ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4110 | PVX-4110， 10kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。 | 100000V | 60ns | 外部 | 雙相（+/-） | 臺式 |
